貼片技術探究:原理、元器件放置與優化實踐

貼片技術的基本原理

貼片技術是一種將電子器件粘附到印刷電路板(PCB)表面的裝配技術。 它能夠極大地提高電路板的密度和可靠性,縮小電子產品的尺寸,並提高生產效率和品質。 貼片技術有兩種基本類型:表面貼裝(SMT)和外掛程式式貼裝(THT)。 在SMT中,元器件被直接放置在PCB的金屬焊盤上,並通過焊接技術進行固定。 THT則是將元器件的引線穿過PCB上的通孔並焊接在通孔的另一側。

元器件放置與優化實踐

在進行貼片技術時,要注意元器件的放置位置及其相互之間的間距。 這將直接影響到產品的性能和可靠性。 以下是一些元器件放置的基本原則:

1. 電源穩定性要求較高的元器件應放置在離電源最近的位置,以減少線路阻抗和干擾。

2. 地線穩定性要求較高的元器件應該放置在離大地(地線)最近的位置,以避免干擾和靜電。

3. 高頻信號放置的元器件應該與電源和地電路分開放置,並與其他元器件保持足夠的距離,以減少互相之間的干擾。

4. 放置元器件時,應避免產生懸空的線路,以減少電磁干擾的發生。

除了放置位置,元器件之間的間距也必須得到優化,以確保產品的性能和可靠性。 以下是一些間距優化的原則:

1. 元器件之間的間距應根據產品的規格和性能要求進行優化。

2. 不同尺寸和結構的元器件之間需要留出適當的間距。

3. 元器件之間應留出適當的間距,以方便焊接和維修。

4. 在PCB的設計過程中,應盡量減少元器件之間的衝突和交叉,並留出足夠的空間以適應元器件的放置。

摯錦科技的貼片技術產品

作為一家提供智慧物料處理解決方案的企業,摯錦科技推出了多款貼片技術產品,以滿足不同使用者的需求。 以下是摯錦科技的貼片技術產品:

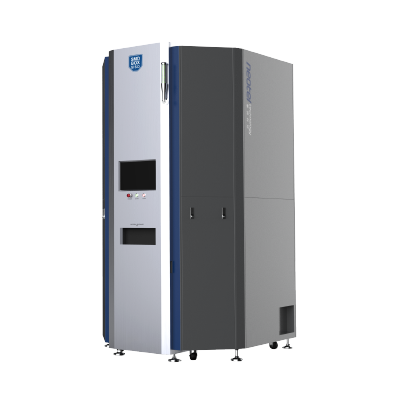

1. SMD BOX:該產品是一種用於物料存儲和檢索的貼片材料盒,它可以完整地存儲各種貼片材料,包括IC,二極體和電解電容器等,並可以通過自動化裝置進行整體存儲和管理。

SMT智慧料倉

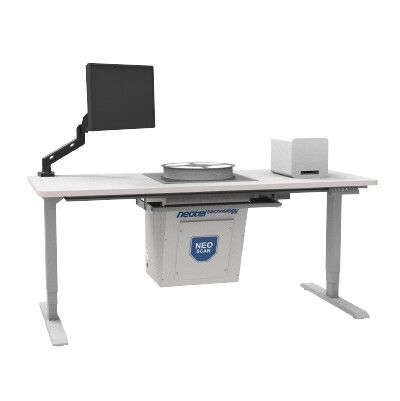

2. NEO SCAN:該產品是一種用於物料註冊和唯一標識生成的貼片技術產品,它可以對物料進行快速掃描和識別,併為其生成唯一的標識碼。 同時,它可以與SMD BOX進行聯動,便於管理和檢索。

物料註冊系統

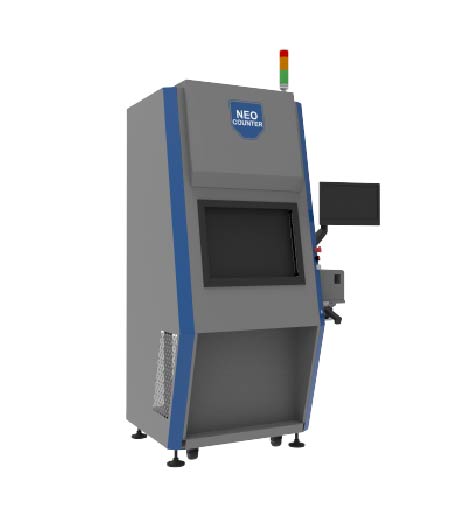

3. NEO COUNTER:這是一種專業的貼片計數器,能夠對各種貼片元器件進行精確計數,並可以將計數結果自動輸入到計算機系統中,以便用戶進行後續的處理。

SMT智慧料倉

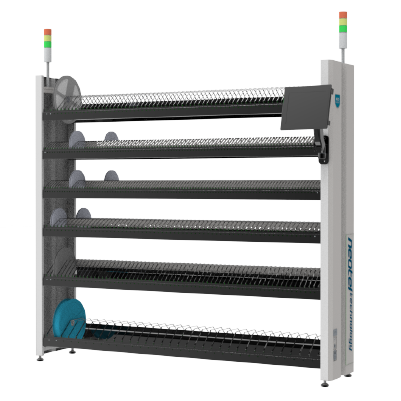

4. NEO LIGHT:這是一種智慧化的貼片架,在元器件的存儲和檢索過程中能夠提供良好的照明效果,並配備了鐳射指示系統,以幫助使用者迅速找到需要的元器件。

感應料架

總的來說,摯錦科技的貼片技術產品具有高度的智慧化和自動化,可以滿足不同使用者對物料存儲和管理的需求。
